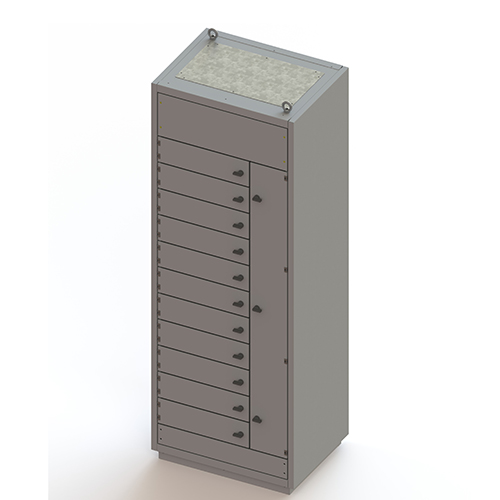

O Centro de Controle de Motores em baixa tensão é formado por quadros modulares de dimensões padronizadas e aparafusadas lado a lado ou back to back, permitindo ampliação futura e formando uma unidade auto suportável.
Estrutura, tampa lateral, tampa traseira, teto e porta frontal recebem pintura eletrostática a pó, na cor Munsell N6,5 com 80μm de espessura, conforme norma NBR 8755.
Gaveta e placa de montagem são confeccionadas em chapa de aço zincada a quente conforme NBR 7008 ZC, Dispensando qualquer tratamento químico, ou pintura, e aumentando a eficiência contra corrosão, além de melhorar o aterramento.
Descrição

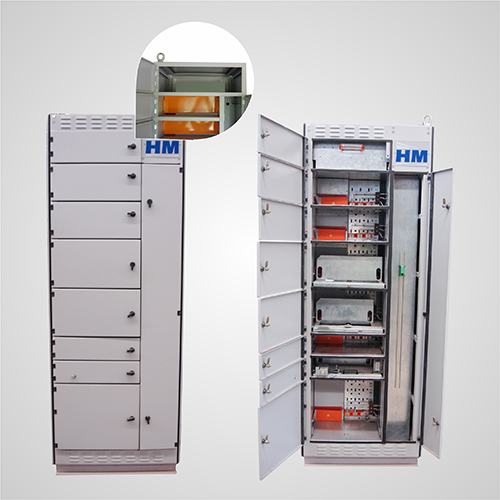

Os Painéis Elétricos CCM (Centro de Controle de Motores) são modelos padronizados, modulares e recomendados, especialmente na área industrial, para grandes empresas com facilidade de montagem e expansão futura do conjunto, com a possibilidade de acesso frontal e traseiro aos componentes.
CARACTERÍSTICAS DO PAINEL CCM:

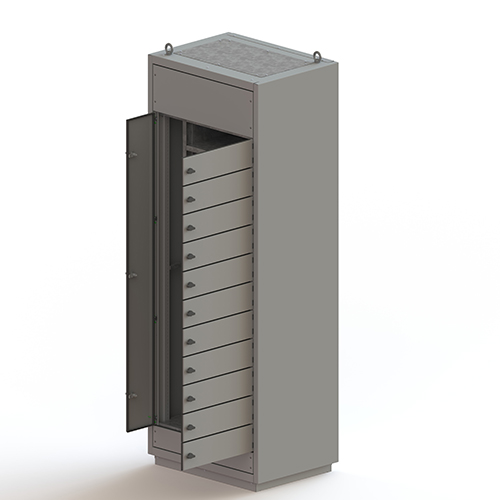

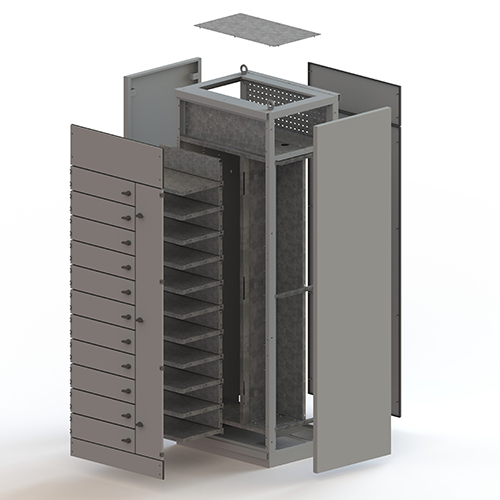

Com estrutura padronizada montada em aço carbono com espessura de 2,65mm. Portas e laterais com espessura de 2,00mm. O acesso na parte frontal por portas individuais fixadas por dobradiças com abertura de 180° e fecho com possibilidade para cadeado, as gavetas são múltiplas de 75 mm, sendo que uma coluna pode ter ate 12 gavetas. O fechamento traseiro com tampa removível aparafusada ou porta para melhor acesso. As laterais aparafusadas com possibilidade de acoplar outras colunas. Com olhais para içamento da coluna.
PINTURA:
Todos os painéis apresentam grau de proteção mínimo, IP-54 conforme NBR 6146. Para proteger contra corrosão, os Painéis fabricados em aço são preparados e passam pelos processos de desengraxamento, decapagem química e fosfatização. Depois, é utilizada tinta a pó, à base de poliéster, por sistema eletrostático na cor Bege RAL 7032 e placa de montagem cor Laranja 2,5YR6/14, com espessura média de 80 μm.
OPCIONAIS:
- Compartimento de Cabos;
- Placa de montagens e suportes em chapa galvanizada;
- Tela de proteção dos barramentos;
- Suporte para isoladores;
- Isoladores;
- Isolamento 3B ou 4B.
